B系列單級高速離心鼓風機
來源：長沙鼓風機廠發布時間：2019-05-29 10:40
·產品概述·
離心鼓風機是長沙鼓風機廠有限公司與西安交通大學合作并吸收國內外最新技術開發而成，包括多級低速離心鼓風機、單級低速離心鼓風機和單級高速離心鼓風機等產品，共3個基本系列、上百種派生機型。流量50～2000m3/min，升壓10～150kPa。
● B系列單級高速離心鼓風機
流量100～1000m3/min，升壓49.0～140kPa。單級葉輪，增速箱傳動，滑動軸承，壓力供油強制潤滑，單吸入結構，適用于空氣、二氧化碳、氨氣、煤氣及廢氣等介質輸送。
派生機型
由上述基本系列產品，可以派生出下列多種用途離心鼓風機：
●污水處理鼓風機流量50～600m3/min升壓49.0～98kPa
●脫硫氧化鼓風機流量60～800m3/min升壓49.0～150kPa
●二氧化硫鼓風機流量200～2000m3/min升壓26.4～53.9kPa
●造氣爐鼓風機流量300～1500m3/min升壓23.5～34.3kPa
●化鐵爐鼓風機流量50～350m3/min升壓9.8～29.4kPa
●冶煉高爐鼓風機流量100～1000m3/min升壓49.0～150kPa
●煤氣鼓風機流量100～1250m3/min升壓19.6～53.9kPa
●浮選、洗煤鼓風機流量50～500m3/min升壓19.6～68.6kPa
·產品選型·

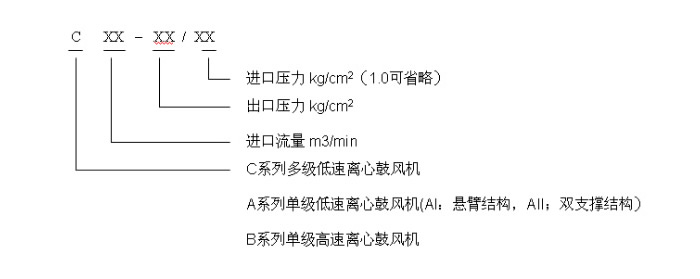

型號說明
C300–1.7/1.0
表示在溫度20℃，進口壓力1.0kgf/cm2（98kPa）相對濕度50%的進氣條件下，進口流量為300 m3/min，出口壓力1.7kgf/cm2（升壓68.6kPa）的多級離心鼓風機。

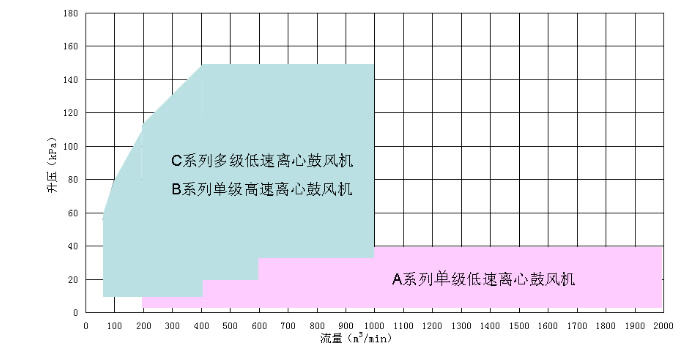

系列型譜圖
選型要素
● 技術條件
輸送介質、進氣狀況、流量、升壓（或排氣壓力），環境條件等。
● 選型計算
當介質為空氣、進氣狀況及環境條件與規定吸入狀態相符，則可根據流量、升壓或排氣壓力在本樣本中進行直接選取。
若介質、進氣狀況及環境條件與規定吸入狀態不符（如溫度或密度差異較大）應對選型參數進行核算和修正
（1） 環境溫度
鼓風機設計溫度為20℃。對曝氣鼓風機，進氣溫度每升高1℃，排氣壓力下降0.002kgf/cm2.夏季溫度為40℃時，排氣壓力大約下降0.04kgf/cm2。
（2） 海拔高度
鼓風機進氣壓力（設計值）為1.0kgf/cm2。當海拔高度較大時，應根據當?shù)卮髿鈮簩娘L(fēng)機進氣流量和排氣壓力進行修正，以保證其正常運行。
（3） 標準流量與進氣流量換算
如鼓風機在標準狀態（0℃，1.033kgf/cm2）下的流量為QN，其實際進氣狀態（ts,Ps）下的流量為：
Qs=( ts+273)/273×1.033/ Ps×QN
ts: 進氣溫度，℃
Ps: 進氣壓力，kgf/cm2
（4） 常用壓力單位的換算
9.8kPa=0.1 kgf/cm2=1000mmH2O=98mbar=0.0967atm=73.5mmHg
產品介紹·
B系列單級高速離心鼓風機
● 單級高速離心鼓風機特點
◎ 葉輪先進的空氣動力學設計，整體數控銑制，效率高。
◎ 性能曲線平坦，穩定工況范圍比較寬，采用進口預旋器，可使流量在50～105%范圍內調節。
◎ 采用PLC及防喘振技術，機電一體化，自動化程度高，運行可靠。
◎ 轉子經過嚴格的超速試驗、高精度動平衡校正，運轉可靠。
● 單級高速離心鼓風機典型數據表
|
產品型號 |
介質 |
進口工況 |
出口壓力 |
軸功率 |
電機功率 |
||
|
流量 |
壓力 |
溫度 |
|||||
|
B50-1.5 |
空氣 |
50 |
1.0 |
20 |
1.5 |
47.1 |
55 |
|
B50-1.7 |
空氣 |
50 |
1.0 |
20 |
1.7 |
62.6 |
75 |
|
B100-1.5 |
空氣 |
100 |
1.0 |
20 |
1.5 |
91.3 |
110 |
|
B100-1.8 |
空氣 |
100 |
1.0 |
20 |
1.8 |
142 |
160 |
|
B100-2.0 |
空氣 |
100 |
1.0 |
20 |
2.0 |
179 |
200 |
|
B150-1.5 |
空氣 |
150 |
1.0 |
20 |
1.5 |
137 |
160 |
|
B150-1.8 |
空氣 |
150 |
1.0 |
20 |
1.8 |
213 |
250 |
|
B150-2.0 |
空氣 |
150 |
1.0 |
20 |
2.0 |
268 |
315 |
|
B150-2.5 |
空氣 |
150 |
1.0 |
20 |
2.5 |
358 |
400 |
|
B200-1.5 |
空氣 |
200 |
1.0 |
20 |
1.5 |
182 |
220 |
|
B200-1.8 |
空氣 |
200 |
1.0 |
20 |
1.8 |
285 |
315 |
|
B200-2.0 |
空氣 |
200 |
1.0 |
20 |
2.0 |
358 |
400 |
|
B200-2.5 |
空氣 |
200 |
1.0 |
20 |
2.5 |
471 |
560 |
|
B300-1.5 |
空氣 |
300 |
1.0 |
20 |
1.5 |
273 |
315 |
|
B300-1.8 |
空氣 |
300 |
1.0 |
20 |
1.8 |
427 |
500 |
|
B300-2.0 |
空氣 |
300 |
1.0 |
20 |
2.0 |
537 |
630 |
|
B300-2.5 |
空氣 |
300 |
1.0 |
20 |
2.5 |
700 |
800 |
|
B400-1.5 |
空氣 |
400 |
1.0 |
20 |
1.5 |
360 |
450 |
|
B400-1.8 |
空氣 |
400 |
1.0 |
20 |
1.8 |
563 |
630 |
|
B400-2.0 |
空氣 |
400 |
1.0 |
20 |
2.0 |
707 |
800 |
|
B400-2.5 |
空氣 |
400 |
1.0 |
20 |
2.5 |
940 |
1120 |
|
B500-1.5 |
空氣 |
500 |
1.0 |
20 |
1.5 |
451 |
500 |
|
B500-1.8 |
空氣 |
500 |
1.0 |
20 |
1.8 |
704 |
800 |
|
B500-2.0 |
空氣 |
500 |
1.0 |
20 |
2.0 |
883 |
1000 |
|
B500-2.5 |
空氣 |
500 |
1.0 |
20 |
2.5 |
1175 |
1400 |
|
B600-1.5 |
空氣 |
600 |
1.0 |
20 |
1.5 |
541 |
630 |
|
B600-1.8 |
空氣 |
600 |
1.0 |
20 |
1.8 |
844 |
1000 |
|
B600-2.0 |
空氣 |
600 |
1.0 |
20 |
2.0 |
1060 |
1250 |
|
B600-2.5 |
空氣 |
600 |
1.0 |
20 |
2.5 |
1396 |
1600 |
|
B800-1.5 |
空氣 |
800 |
1.0 |
20 |
1.5 |
713 |
800 |
|
B800-1.8 |
空氣 |
800 |
1.0 |
20 |
1.8 |
1113 |
1250 |
|
B800-2.0 |
空氣 |
800 |
1.0 |
20 |
2.0 |
1398 |
1600 |
|
B800-2.5 |
空氣 |
800 |
1.0 |
20 |
2.5 |
1880 |
2000 |
|
B1000-1.5 |
空氣 |
1000 |
1.0 |
20 |
1.5 |
892 |
1000 |
|
B1000-1.8 |
空氣 |
1000 |
1.0 |
20 |
1.8 |
1391 |
1600 |
|
B1000-2.0 |
空氣 |
1000 |
1.0 |
20 |
2.0 |
1747 |
2000 |
|
B1000-2.5 |
空氣 |
1000 |
1.0 |
20 |
2.5 |
2340 |
2500 |
● 單級高速離心鼓風機外形尺寸

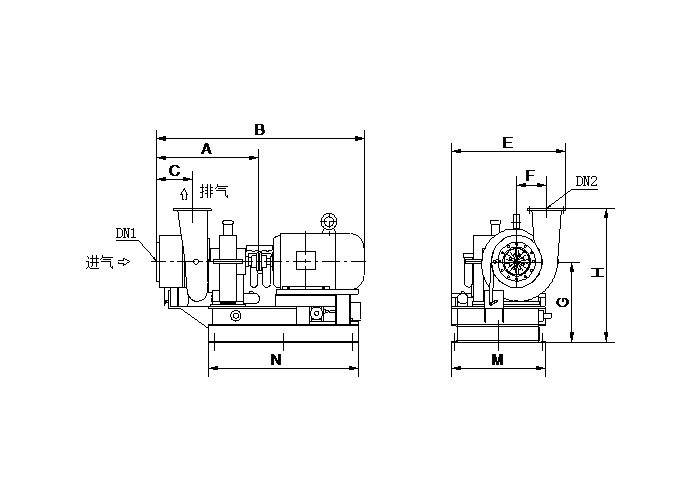

B50~600典型機組的外形尺寸圖
（僅供參考，施工以合同設計圖為準）
|
型號 |
A |
B |
C |
DN1 |
DN2 |
E |
F |
G |
H |
M |
N |
|
B50-1.8 |
1050 |
2250 |
350 |
200 |
200 |
1200 |
320 |
950 |
1350 |
1000 |
2000 |
|
B100-1.8 |
1050 |
2450 |
350 |
300 |
250 |
1200 |
320 |
950 |
1350 |
1000 |
2000 |
|
B150-1.8 |
1200 |
2650 |
420 |
350 |
300 |
1400 |
385 |
1050 |
1580 |
1100 |
2300 |
|
B250-1.8 |
1500 |
3350 |
455 |
500 |
400 |
1600 |
555 |
1400 |
2050 |
1400 |
2800 |
|
B400-1.8 |
1650 |
4000 |
570 |
600 |
500 |
1850 |
685 |
1500 |
2230 |
1450 |
3200 |
|
B600-1.8 |
1800 |
4500 |
680 |
700 |
600 |
2000 |
810 |
1650 |
2650 |
1600 |
3500 |
● 單級高速離心鼓風機供貨范圍
|
序號 |
標準供貨 |
選配供貨 |
||
|
內容 |
數量 |
內容 |
數量 |
|
|
1 |
鼓風機本體 |
1臺 |
進口過濾消聲器 |
1件 |
|
2 |
進口預旋器及 其電動執行器 |
1套 |
出口消聲器 |
1件 |
|
3 |
增速箱 |
1臺 |
出口軟接頭 |
1件 |
|
4 |
稀油站 |
1件 |
出口電動蝶閥 |
1件 |
|
5 |
驅動機 |
1套 |
放空消聲器 |
1件 |
|
6 |
PLC就地控制柜及一次儀表 |
1臺 |
止回閥 |
1件 |
|
7 |
防喘振閥 |
1件 |
||
|
8 |
公用底座 |
1件 |
||
|
9 |
地腳螺栓、螺母、墊片 |
1套 |
||
|
10 |
備品備件 |
1套 |
||
